Wie sind Rollladen aufgebaut?
Rollläden bestehen aus mehreren Komponenten: Rollladenpanzer, Führungsschienen, Rollladenkasten, Antrieb, Endleiste, Rollladenstäbe und Hochschiebesicherung. Jedes Bestandteil erfüllt eine wichtige Funktion. Erfahren Sie mehr über die Unterschiede zwischen Vorbau- und Aufsatzrollladenkästen sowie dem Aufbau manueller und elektrischer Antriebe bei Rollläden.
Rollladen Aufbau und Bestandteile im Detail

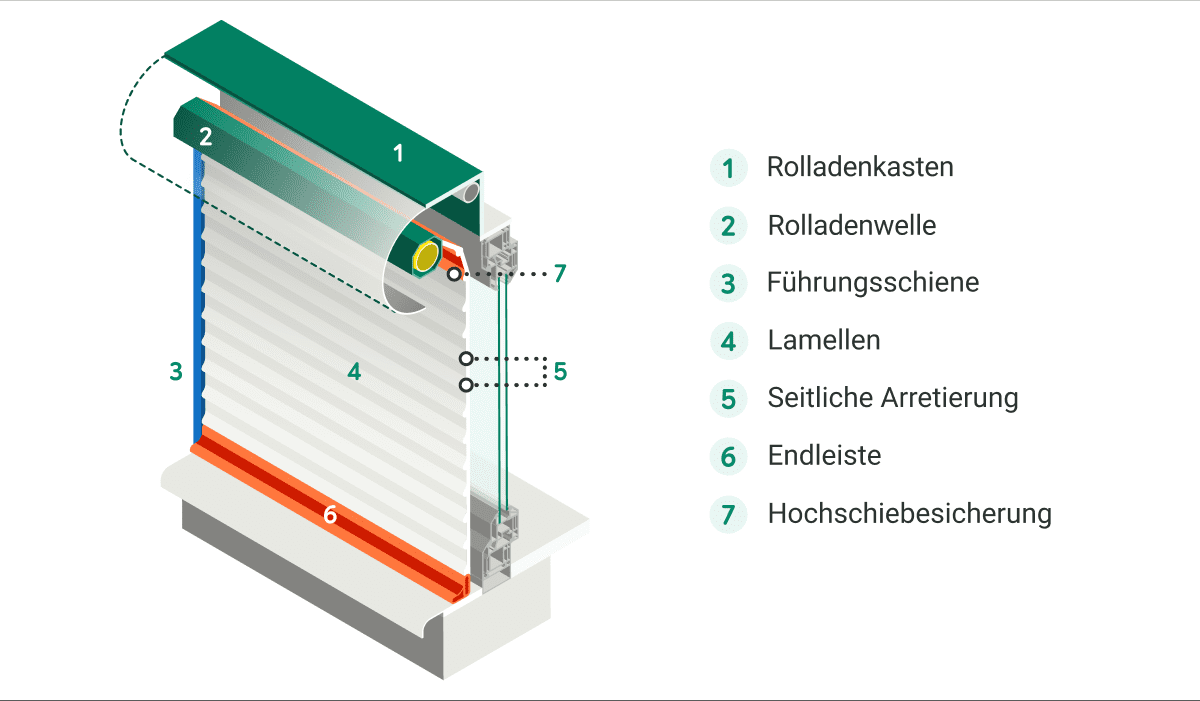

Ein Rollladen besteht aus mehreren Teilen, die zusammenarbeiten, um optimalen Nutzen zu gewährleisten. Zu den Hauptbestandteilen eines Rollladens gehören der Rollladenkasten (1), die Rollladenwelle (2), der Führungsschiene (3), der Lamellen (4), die Seitliche Arretierung (5), die Endleiste (6) und ggf. die Hochschiebesicherung (7).
Aufbau der Führungsschienen
Die Führungsschienen sind seitlich am Fenster angebracht und dienen dazu, den Rollladenpanzer stabil zu führen. Sie bestehen meist aus Aluminium oder PVC und gewährleisten, dass der Rollladenpanzer reibungslos und sicher auf- und abläuft. Bei Rollläden an Dachfenstern sind die Führungsschienen oft oberhalb oder unterhalb des Fensters montiert.
Aufbau eines Rollladenpanzers
Der Rollladenpanzer ist der Teil des Rollladens, der sichtbar ist und die Hauptschutzfunktion übernimmt. Er besteht aus miteinander verbundenen Lamellen, die sich flexibel auf- und abrollen lassen. Diese Lamellen sind häufig aus Aluminium oder Kunststoff gefertigt und bieten sowohl Wärme- als auch Schallschutz.

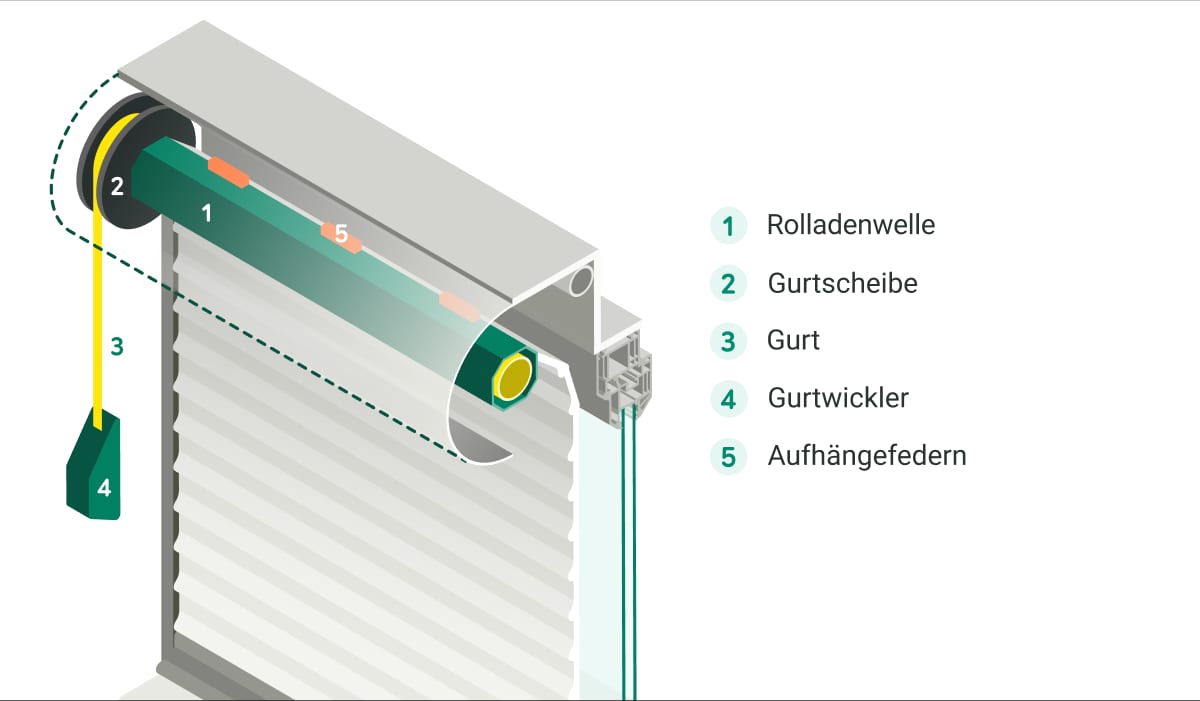

Innerer Aufbau des Rollladenkastens
Im Innern des Rollladenkastens wird der Rollladenpanzer aufgerollt und vor Witterungseinflüssen geschützt. Im Kasten befindet sich auch die Rollladen-Welle, auf die der Panzer aufgewickelt wird. An der Welle sind die Rollladen-Aufhängefedern befestigt, die den Panzer sicher mit der Welle verbinden und eine gleichmäßige Bewegung gewährleisten. Bei manuell betriebenen Rollläden ist zudem eine Gurtscheibe an der Welle angebracht, die den Gurt aufnimmt und für eine reibungslose Bedienung sorgt.
Der Rollladenkasten wird üblicherweise oberhalb des Fensters in der Wand oder Decke aufgesetzt oder direkt in das Fenster- oder Wandsystem integriert.

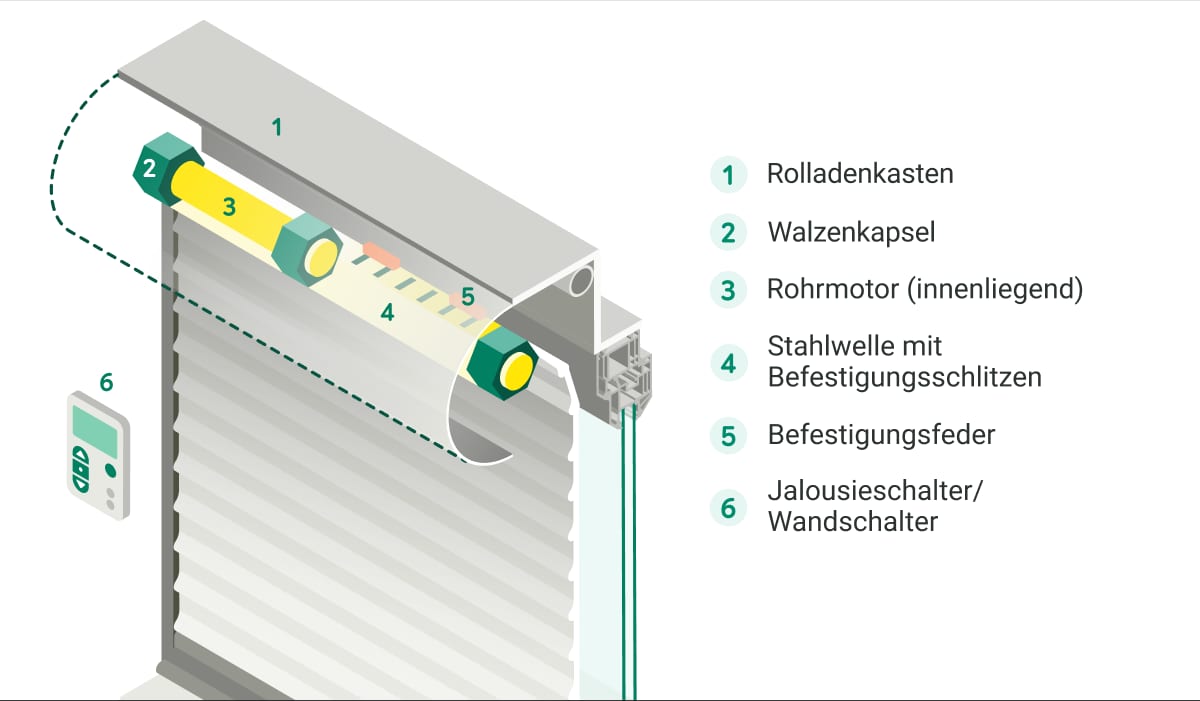

Aufbau eines elektrischen Rollladenkastens
Ein elektrischer Rollladenkasten ist so konstruiert, dass er den Rollladenpanzer automatisch bewegt. Er besteht aus dem Rollladenkasten selbst, der den Panzer beherbergt, einer elektrischen Welle, die den Rollladen auf- und abrollt und einem Motor, der diese Bewegung antreibt.
Steuerungselemente wie Schalter sind oft an der Wand in der Nähe des Fensters installiert, um eine direkte Bedienung zu ermöglichen. Fernbedienungen bieten zusätzliche Flexibilität und können von überall im Raum genutzt werden. Sensoren oder Timer sind entweder im Motor integriert oder als separate Module im Rollladenkasten untergebracht.

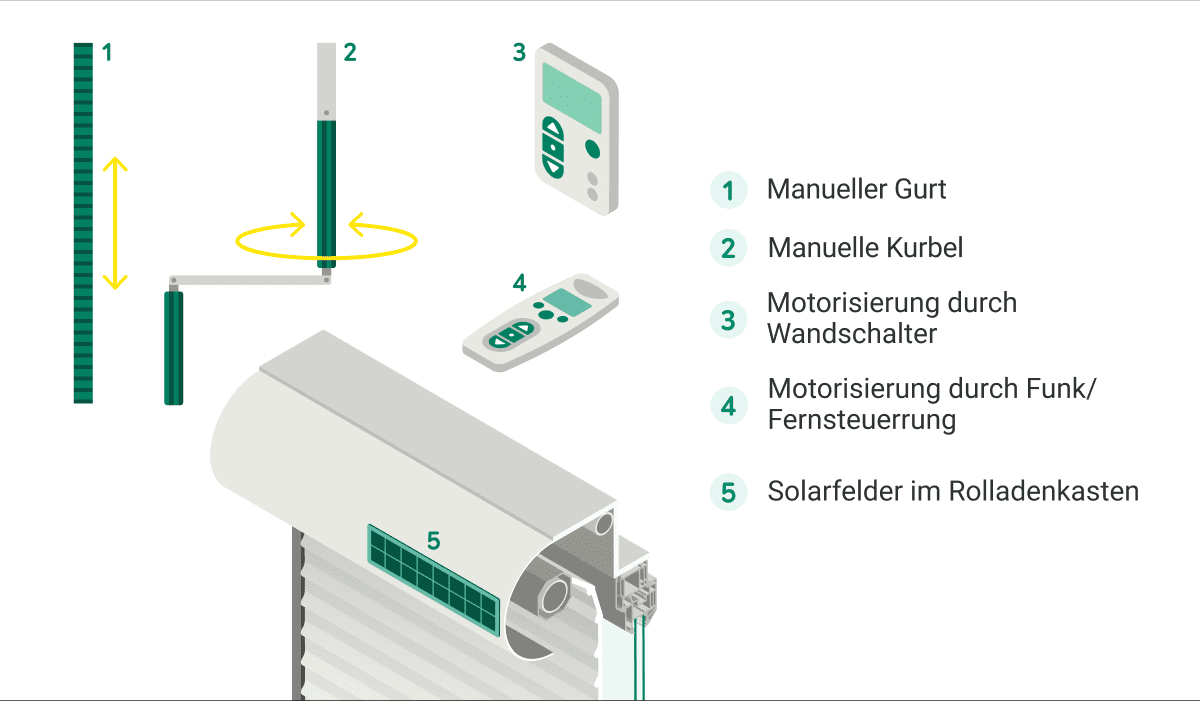

Aufbau des Rollladen Antriebs
Der Rollladenantrieb sorgt dafür, dass der Rollladenpanzer bewegt wird. Dies kann manuell oder elektrisch erfolgen. Der Antrieb befindet sich im Rollladenkasten und ist direkt mit der Welle verbunden.
Manueller Antrieb:
Bei einem manuellen Antrieb wird der Rollladen über einen Gurt oder eine Kurbel bewegt.
Der Gurt ist an der Rollladen-Welle befestigt und führt durch eine Öffnung im Rollladenkasten in den Innenraum, wo er an der Wand in einem Gurtwickler oder einer Gurtführung montiert ist.
Auch die Kurbel ist direkt mit der Welle verbunden und befindet sich normalerweise an der Seite des Fensters. Sie wird durch Drehen bedient, um den Rollladen auf- oder abzurollen.
Elektrischer Antrieb:
Bei einem elektrischen Antrieb wird der Rollladen durch einen Motor bewegt, der direkt in den Rollladenkasten integriert und mit der Welle verbunden ist.
Der Motor erhält Strom über ein Kabel, das in der Wand verlegt ist und kann über einen Schalter an der Wand oder eine Fernbedienung bedient werden.
Zusätzlich können Steuerungselemente wie Sensoren oder Timer im Motor oder als separate Module im Rollladenkasten integriert sein, um den Betrieb zu automatisieren.
Es gibt auch die Möglichkeit, einen elektrischen Antrieb nachzurüsten, ohne ein Kabel in die Wand zu verlegen. Hierbei können batteriebetriebene Motoren oder Solarsysteme verwendet werden, die keine feste Verkabelung benötigen und flexibel installiert werden können.
Sie sind unsicher, welcher Rollladenantrieb für Sie der richtige ist? Fachfirmen helfen Ihnen bei der Auswahl des richtigen Rollladens. Sie begutachten Ihre Fenster und Türen und beraten Sie über die besten Optionen und Kosten für Rollläden.
Endleiste des Rollladen
Die Endleiste bildet den Abschluss des Rollladenpanzers und sorgt für Stabilität und Schutz. Sie ist oft verstärkt, um den Panzer sicher am Boden zu halten und das Eindringen von Licht zu verhindern. Zusätzlich kann sie mit einer Dichtung oder einem Bürstenprofil versehen sein. An der Endleiste befinden sich auch die Anschlagstopper, die verhindern, dass der Rollladen vollständig in den Rollladenkasten eingezogen wird und so die Mechanik schützen.

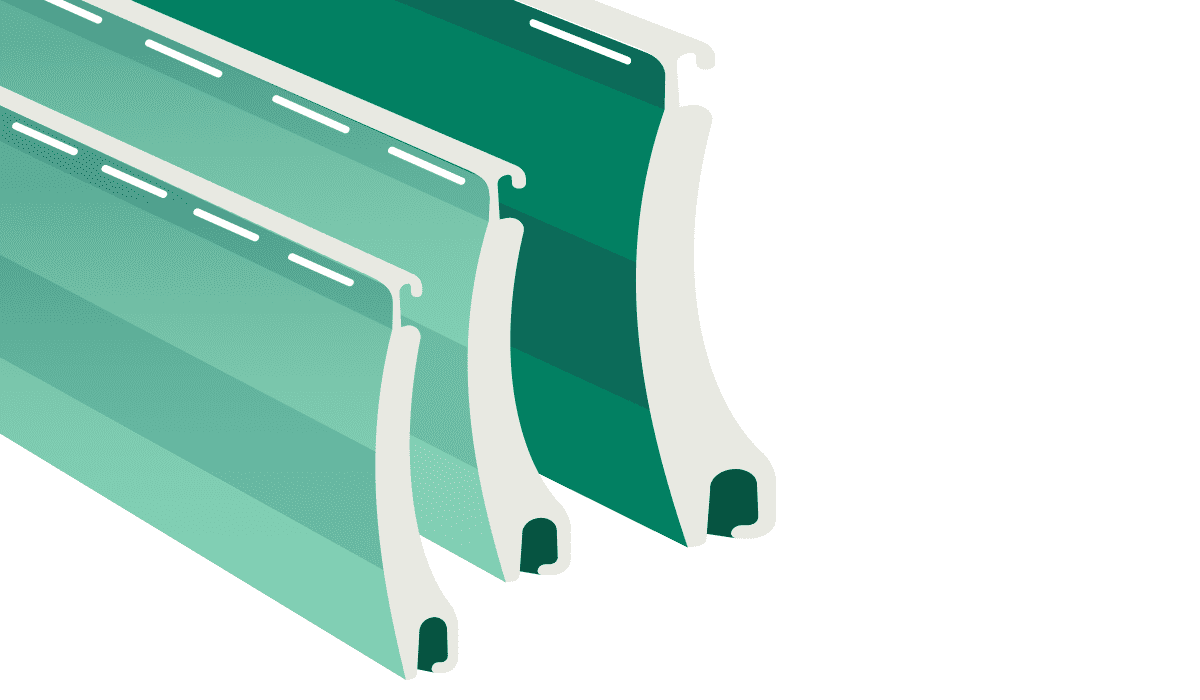

Rollladenstäbe / Rollladenlamellen
Rollladenstäbe bzw. Rollladenlamellen sind die horizontalen Elemente des Panzers, die zusammen die gesamte Fläche bilden. Sie sind so konstruiert, dass sie sich eng aneinanderlegen und effektiv Licht und Geräusche abhalten. Die Lamellen bestehen meist aus Aluminium oder Kunststoff.

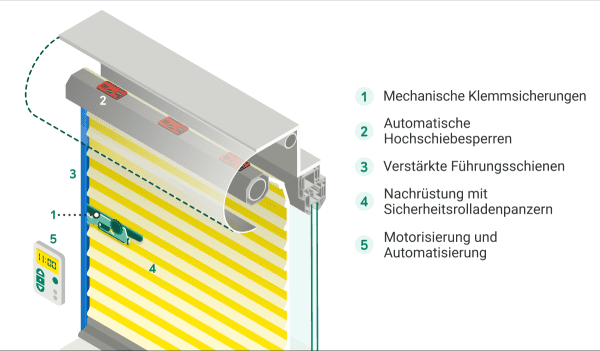

Hochschiebesicherung für Rollläden
Die Hochschiebesicherung ist ein Sicherheitsmechanismus, der verhindert, dass der Rollladen von außen unbefugt hochgeschoben wird. Die Hochschiebesicherung wird üblicherweise im Rollladenkasten oder direkt an der Rollladen-Welle montiert. Sie kann auch an den Führungsschienen oder der Endleiste angebracht sein, je nach Modell und Design des Rollladens. Sie können aus Metall oder Kunststoff bestehen.

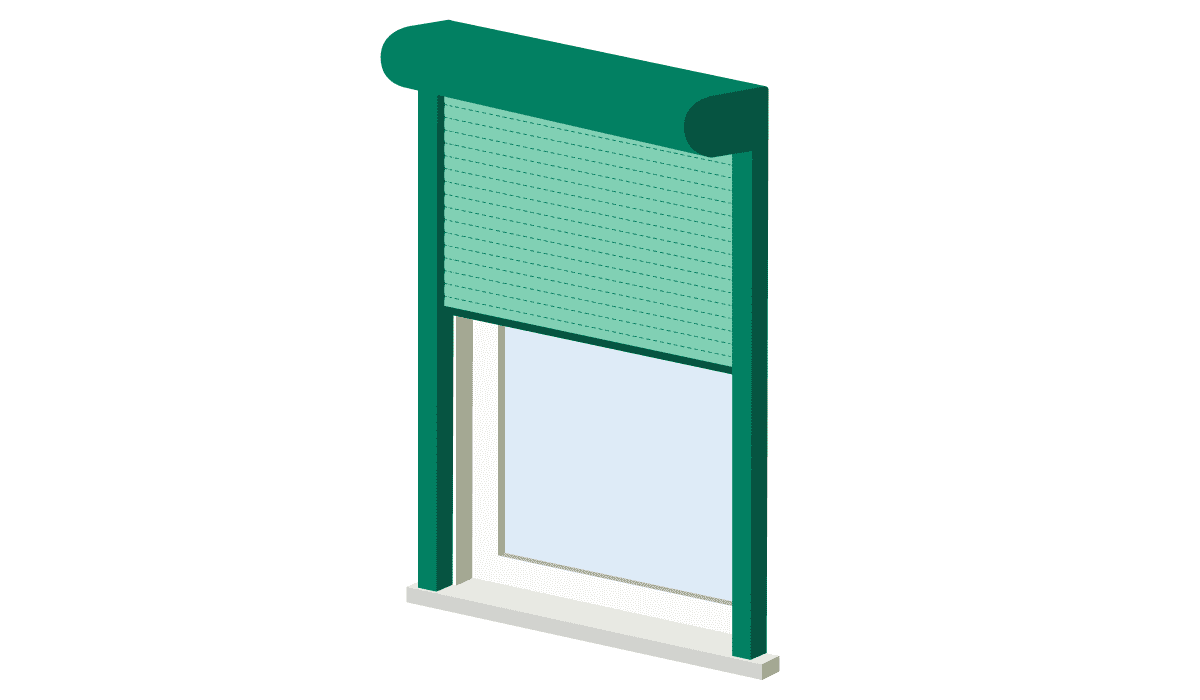

Aufbau eines Vorbaurollladens

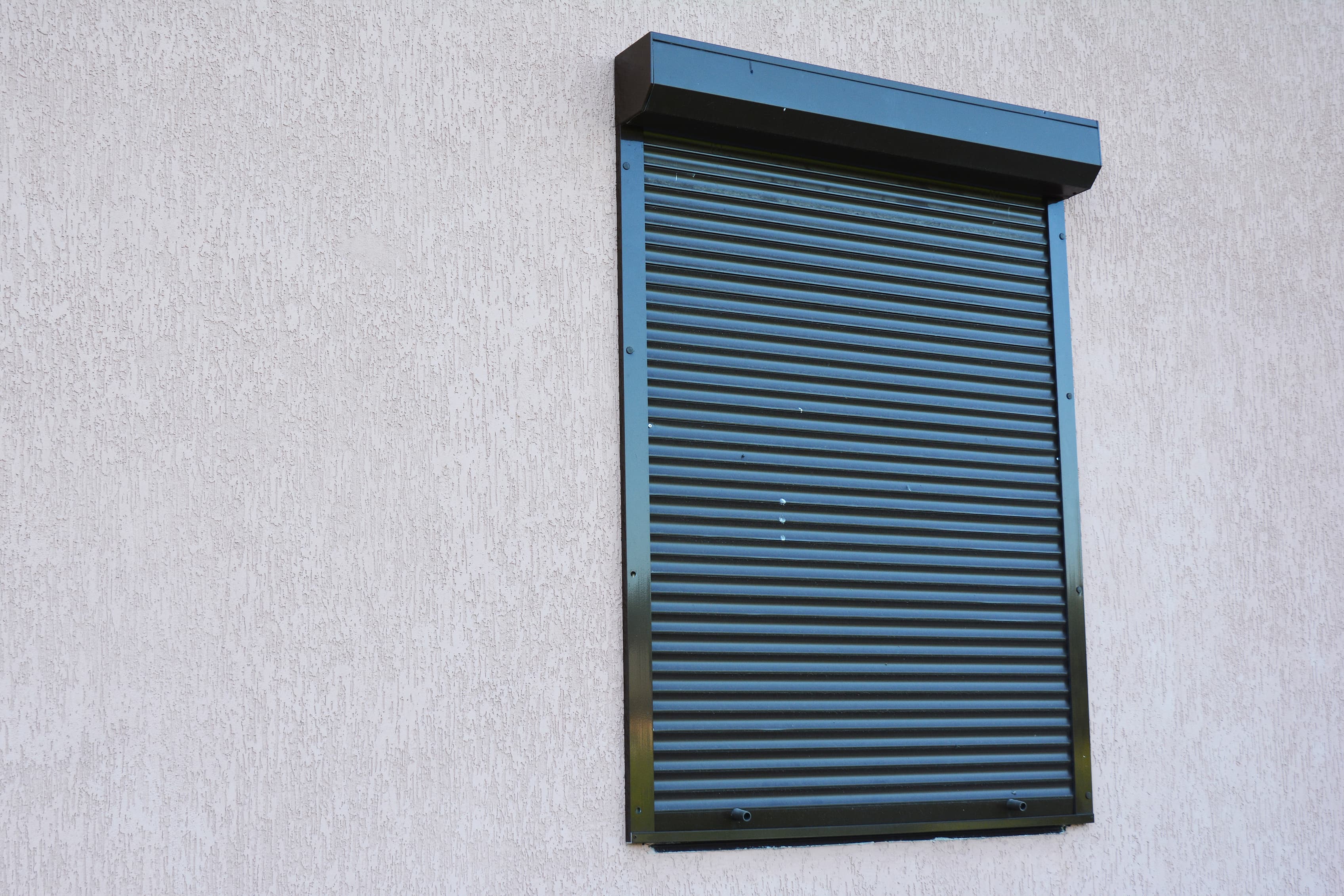

Ein Vorbaurollladen wird außen am Fenster angebracht. Er besteht aus dem Rollladenkasten, dem Rollladenpanzer, den Führungsschienen und dem Antriebssystem. Vorbaurollladen können sowohl manuelle als auch elektrisch betrieben werden. Sie sind ideal für die Nachrüstung von Rollladen an bestehenden Gebäuden geeignet.
Aufbau des Vorbaurollladenkastens
Der Vorbaurollladenkasten ist ein eigenständiges Element, das außen am Gebäude angebracht wird. Er ist so konstruiert, dass er den Rollladenpanzer vollständig umschließt und vor Witterungseinflüssen schützt. Der Kasten kann in verschiedenen Designs und Farben erhältlich sein, um sich optisch an die Fassade anzupassen.
Unterschied zum Aufsatzrollladenkasten
Im Gegensatz zum Vorbaurollladen ist der Aufsatzrollladenkasten direkt auf dem Fenster montiert. Der Aufsatzkasten sitzt direkt auf der Fensterscheibe, wodurch die Fensterhöhe reduziert wird. Aufsatzrollladenkästen werden bei Neubauten und beim Austausch von Fenstern eingesetzt.
Tipp: Unter bestimmten Voraussetzungen können Sie eine Förderung für Rollladen erhalten, z.B. im Rahmen einer energetischen Sanierung oder der Nachrüstung von elektrischen Antrieben zur Barrierereduzierung. Lassen Sie sich vom Fachbetrieb zu Rollladen beraten und finden Sie die optimale Lösung. Ob zum Nachrüsten, bei der Renovierung oder direkt beim Neubau.
